储能焊机的工作原理介绍!

上传时间:2020-12-07     来源:     关键词:     浏览量:5037

储能点焊机的工作原理介绍!

储能点焊机在机械领域应用的非常广泛,它是由机械部分与电极部分相组成如:机架、电容器组、传动机构、整流变压器、及电器控制等几个部分组成。
储能点焊机组成和工作原理介绍

储能点焊机在机械领域应用的非常广泛,它是由机械部分与电极部分相组成如:机架、电容器组、传动机构、整流变压器、及电器控制等几个部分组成。

储能焊机

外观设计成台式结构,配置脚踏开关,电极头采用铬锆铜材质,经济耐用,电极压力由多种弹簧产生,部分惯性及摩擦力减少,采用软启动模式全数字集成电流控制恒流充电更快、更加稳定,毋需充电限流电阻避免限流电阻发热引致能量浪费,比普通焊机节电40%。

储能点焊机的原理:是预先通过较小的变压器对一组高容量电容进行充电,后通过大功率的阻焊变压器对焊接零件进行焊接。PLC控制核心,有效控制冲放电过程,可分别调节预压、放电、顶锻、维持、休止的时间及充电电压值,规范调整十分方便。

从电网取用瞬时低,各相负载均衡、功率因素高、可向焊接区提供热量、且焊接性能优越、焊接用电功率小,除了节省电源外,储能点焊机最大的优点是放电时间短暂、瞬间电流大、由于焊接时间快速,焊接点只有0.003-0.02秒,故此焊点表面氧化和变形很小,因而减少加工工序。

稳定的焊接能量:由于每次充电电压达到设定值后才会停止充电并转入放电焊接,因此焊接能量波动极小,保证了优秀的焊点品质。

储能点焊机的原理是预先通过一个较小的变压器对一组高容量进行充电蓄能,后通过一台大功率的阻焊变压器对焊接零件进行放电焊接。储能焊机的突出特点是放电时间短、瞬时电流大,因此焊后的热影响如变形、变色极小。小功率的储能点焊机适合焊接精密部件,大功率的储能点焊机适合多点凸焊、环凸焊、密封凸焊。

主要特点如下:1、对电网的要求低且不影响电网

                       由于储能点焊机的原理是先通过一个小功率的变压器对进行充电再通过大功率的阻焊变压器对工件进行放电,因此它不易受电网的波动的影响,且由于  充电功率小,对电网的冲击相对于同样的焊接能力的交流点焊机和次级整流点焊机要小的多。

                        2、放电时间短,热影响小

                         由于放电时间不到20ms,零件的产生的电阻热还传导扩散,焊接过程已经完成,开始冷却,因此被焊零件的变形、变色均可减至最小。

                       3、焊接能量稳定

                           由于每次的充电电压到达设定值后才会停止充电并转入放电焊接,因此焊接能量波动极小,保证了焊接品质的稳定
                      4、特大电流,适合多点、环凸焊接、耐压密封凸焊工艺
                      5、勿需水冷,节省能耗

由于放电时间极短,长时间使用不会产生过热,焊机的放电变压器及部分次级回路几乎不用水冷。储能点焊机除能焊接普通黑色金属钢、铁和不锈钢外,主要用于焊接有色金属,如:铜、银、镍等合金材料,以及异种金属之间的焊接。被广泛应用在工业生产和制造业领域,如:建筑、汽车、五金、家具、家用电器、家庭厨具、金属器皿、摩托配件、电镀业、玩具、灯饰、及微电子、眼镜等行业。

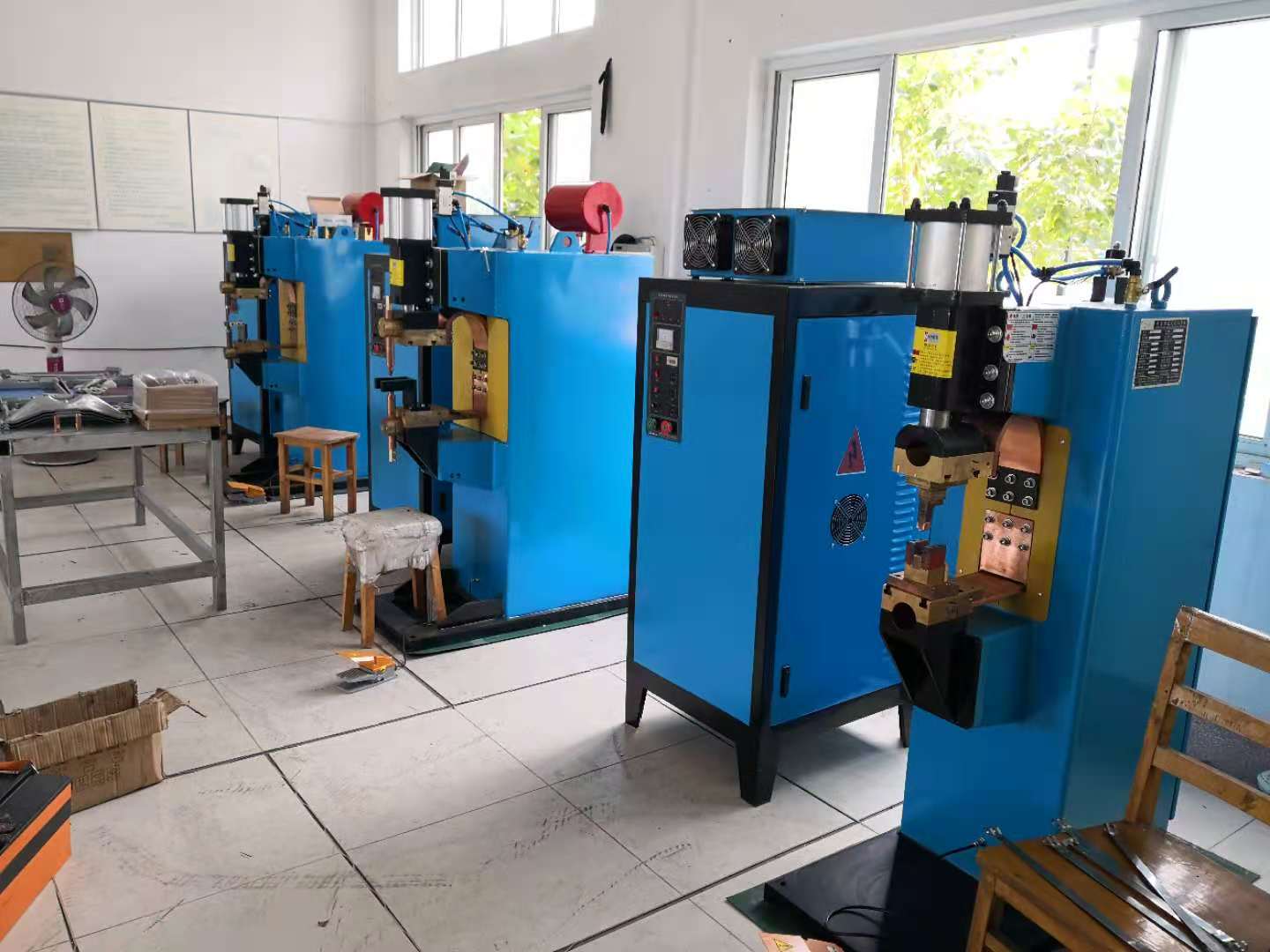

38a82d12a2b027d97f226cd63601f145_fef6470e707f8ac66152906f2496fb9-3071c储能点焊机还是汽车制造行业高强度钢、热成型钢点焊和螺母凸焊强度最高和最可靠的焊接方式,且螺母凸焊时不用回牙
