DN2系列一体化悬挂式点焊机
产品型号：
DN2系列一体化悬挂式点焊机
产品介绍

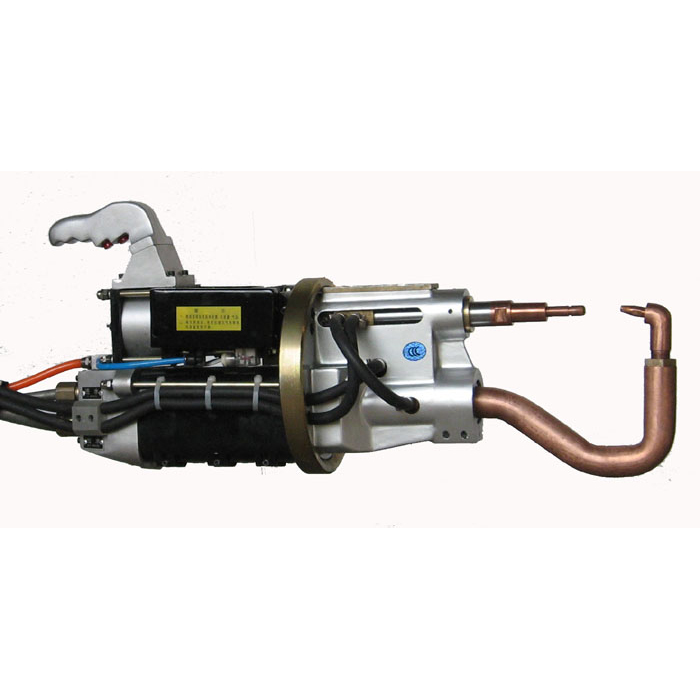

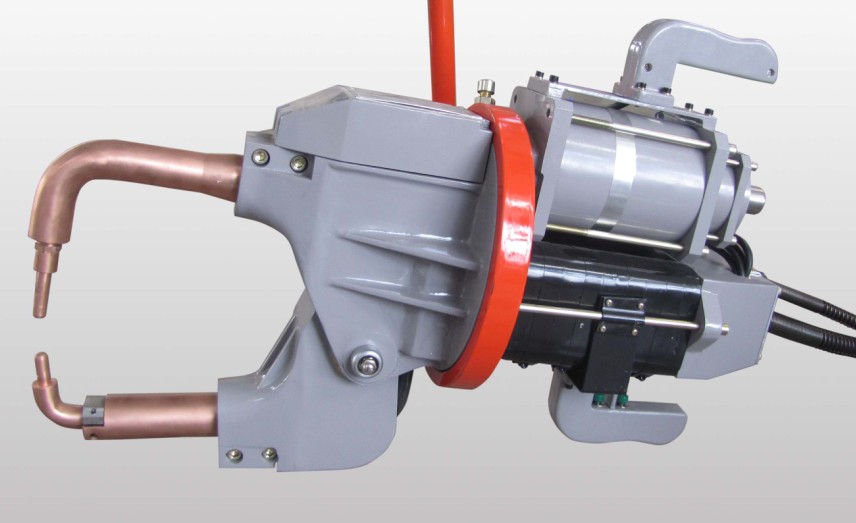

DN2系列一体化悬挂式点焊机，也称作一体化点焊机，一体化点焊机将主变压器与焊钳连为一体，铝合金机身，具有体积小、节能、轻便灵活等特点。操作时一体化点焊机可以做到水平方向和垂直方向360度旋转。一体化点焊机的有点主要是节约能源和一次性的电网投资费以及焊机的易损件的消耗费用。而且一体化焊机机身轻便灵活，稳定。可焊接各种低碳钢、低合金钢、不锈钢、镀锌钢、板材及圆钢。
设备主要技术参数
| 型号规格 |
DN2-25
|
DN2-25 | DN2-40 | DN2-63 | DN2-25 | DN2-25 | DN2-40 | DH2-63 | DN2-25 | DN2-40 | DN2-63 | DN2-25 | DN2-25 | DH2-25 | DH2-40 | DN2-63 | 备注 |
| 结构特征 | X4HT | X4H | X4H | X4H | C4HT | C4H | C4H | C4H | CC4H | CC4H | CC4H | SH | S | XC4H | XC4H | XC4H |
|
|
额定容量KVA |
25 | 25 | 40 | 63 | 25 | 25 | 40 | 63 | 25 | 40 | 63 | 25 | 25 | 25 | 40 | 63 |
|
|
电源电压V |
380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
|
| 负载持续率% | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
|
| 次级空载电压V | 4.8 | 4.8 | 6.8 | 7.9 | 4.8 | 4.8 | 6.8 | 7.9 | 4.8 | 6.8 | 7.9 | 5.8 | 5.8 | 4.5 | 6.8 | 7.9 |
|
|
最大短路电流KA |
12 | 19 | 25 | 34 | 12 | 19 | 25 | 31 | 19 | 25 | 31 | 15 | 15 | 19 | 25 | 31 | 最小回路 |
|
电极臂深处的长度mm |
150 | 250 | 600 | 800 | 200 | 250 | 250 | 250 | 250 | 250 | 250 |
|
|
|
|
|
标准配置 |
|
电极臂间距mm |
|
|
|
|
78 | 90 | 90 | 90 | 90 | 90 | 90 | 38 | 38 |
|
|
|
|
| 电极工作形成mm | 10 | 20 | 20 | 20 | 10 | 20 | 20 | 20 | 20 | 20 | 20 |
|
|
20 | 20 | 20 |
|
| 电极辅助形成mm |
|
70 | 100 | 140 |
|
45 | 45 | 45 | 150 | 150 | 150 |
|
|
|
|
|
标准配置 |
| 电极 | 13X20 | 13X30 | 16X40 | 16X40 | 13X30 | 13X30 | 16X40 | 16X40 | 13X30 | 16X40 | 16X40 | 13X30 | 13X30 | 13X30 | 16X40 | 16X40 | 标准配置 |
| 气源压力MPa | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
|
0.5 | 0.5 | 0.5 |
|
| 最大电极力N | 3000 | 3500 | 3500 | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
|
|
3000 | 3000 | 3000 | 标准配置 |
| 耗气量m3/H | 10 | 10 | 12 | 12 | 10 | 10 | 12 | 12 | 12 | 12 | 12 |
|
|
18 | 12 | 12 |
|
| 最大焊接厚度 | 3+3 | 3+3 | 4+4 | 5+5 | 3+3 | 3+3 | 4+4 | 5+5 | 3+3 | 4+4 | 5+5 | 1.2 | 1.2 | 3+3 | 4+4 | 5+5 | 最小回路 |
| 冷却水流量 | 2 | 3 | 4 | 4 | 3 | 3 | 4 | 4 | 3 | 4 | 4 | 3 | 3 | 3 | 4 | 4 |
|
| 重量KG | 30 | 55 | 65 | 90 | 30 | 30 | 55 | 65 | 75 | 55 | 65 | 75 | 30 | 55 | 65 | 75 | 标准配置 |
